概述

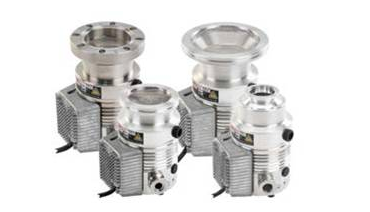

EXT75DX /EXT556H復合渦輪分子泵將經實踐證明的陶瓷機械下軸承、干式永磁上軸承和Holweck 分級技術與帶來額外便利性的板上24V 控制器結合在了一起，不需要TIC 控制器即可兼容并行和串行通信。
功能和優勢
· 高臨界前級壓力
· 大容量流速
· 快速抽氣性能
· 多級 Holweck 分子牽引機制為輕氣體提供了高壓縮量
· 極限真空 <10-10 mbar
· 經驗證的 EXT 性能和可靠性
· 混合軸承配置
· 免維護 – 儲油器永久密封
· 機加工整體轉子
· 直流電機驅動
技術參數
|
|
EXT75DX |
EXT556H |
|
入口法蘭 |
DN63ISO-K、DN63CF、DN40NW 或 DN100ISO-K |
DN160ISO-K/DN160CF |
|
抽速（l/s） |
|
|
|
N2 |
61 |
540 |
|
He |
57 |
580 |
|
H2 |
53 |
500 |
|
壓縮比 |
|
|
|
N2 |
>1 × 1011 |
>1 × 1010 |
|
He |
1 x 106 |
1 x 108 |
|
H2 |
5 x 104 |
5 x 106 |
|
極限壓力 (mbar) |
|
<10-10 |
|
帶有 RV 前級泵 ISO/CF |
<5 x 10-9 / 5 x 10-10 |
|
|
帶有隔膜前級泵 ISO/CF |
<5 x 10-8 / 5 x 10-9 |
|
|
推薦前級泵* |
RV5/nXDS5i |
RV12/nXDS10i |
|
水冷卻（15 °C 水，40 °C 環境溫度） |
2 × 10-2 mbar |
2 x 10-3 mbar |
|
強制空氣冷卻，35°C 環境溫度 |
1 × 10-2 mbar |
5 x 10-4 mbar |
|
標稱旋轉速度 |
90000 rpm |
50000 rpm |
|
到 90% 速度的啟動時間 |
110 s ? |
6.5min |
|
冷卻方法# |
強制空氣/水 |
強制空氣/水 |
|
強制空氣冷卻的環境空氣溫度 |
5 - 35 °C |
0 °C - 35 °C |
|
最小冷卻水流速（15 °C 的水） |
15 l h-1 |
15 l h-1 |
|
水溫范圍 |
10 - 20 °C |
10 - 20 °C |
|
最高入口法蘭溫度 |
100 °C |
80 °C |
|
操作姿態 |
垂直且豎直，直到 |
垂直且豎直， |
|
水平 |
直到水平 |
|
|
1 米處的噪音級別 |
<50 dB(A) |
<60 dB(A) |
|
推薦控制器 |
TIC100 分子泵和儀器控制器 |
EXC300 |
|
靜止電功率 |
10 W |
35 W |
*以上數據僅供參考，如需詳細資料。請與我們聯系。
